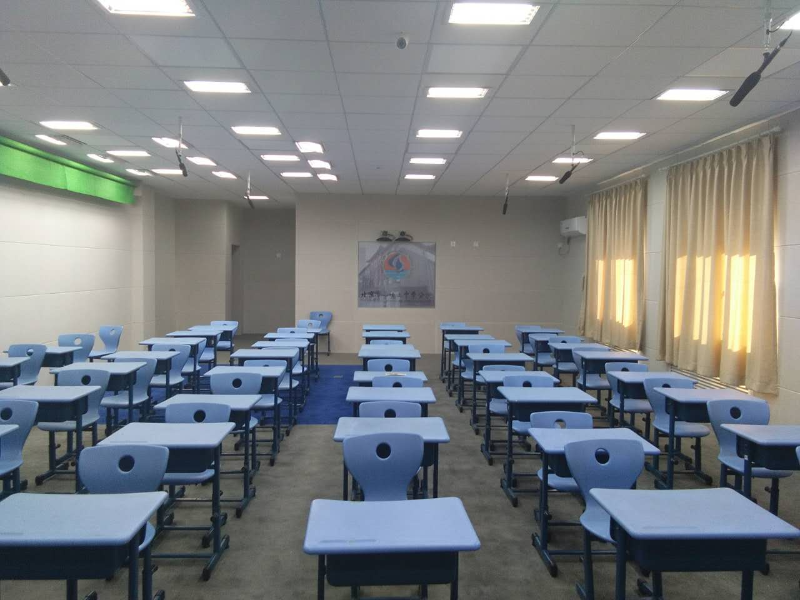

整體錄播教室系統為TP9500全自動錄播系統，采用會議攝像機4機位設計，2臺教師攝像機，2臺學生攝像機。8組采音麥克風。墻壁采用聚酯纖維吸音板處理，地面采用深色地毯處理，燈光采用28組攝像用三基色冷光燈。

控制室位于錄課教室正后方（如下圖所示），除重要錄課由老師控制以外全部采用自動跟蹤模式進行錄制。

錄播工作站TP9500（錄播主機TP9500）集成自動跟蹤、自動導播、導播錄像、資源錄像、網絡直播、VGA大屏輸出等功能于一身。為確保系統運行的穩定性，高清錄播工作站TP9500與自動跟蹤圖像分析設備為同一臺設備，穩定性遠高于2臺獨立設備之間進行數據交換的工作方式。

視頻輸入接口支持?jǐn)U展到8路HD-SDI接口，并支持網絡串流視頻接入。
錄播工作站TP9500支持一鍵還原功能、系統自動還原防護。
高清錄播工作站TP9500與高清錄播系統軟件為我公司同一品牌產品。

設備接口技術指標
高清視頻輸入 ：4 × HD-SDI
              1 × DVI / 1 × VGA
高清視頻輸出：1 × HDMI
音頻輸入接口：4 × SDI （內嵌）
              1 × Linear
              1 × microphone 3.5
音頻輸出接口：1 × HDMI(內嵌)
              1 × Linear 3.5
控制接口：4 × RS232
采集壓縮技術指標
標準采集幀率 ：1920×1080p@30/25fps
顯示視頻模式： YV12,NV12,YUY2,RGB24,RGB32
視頻編碼模式 ：H.264 (Hardware Compression)
視頻采集分辨率：1920×1080p@30/25/24fps
                1920×1080i@60/50fps
                1280×720p@60/50fps
                1280×1024p@60fps
                1280×960p@60fps
                1024×768p@60fps
視頻壓縮分辨率：1920×1080p@30/25/24fps
                1920×1080i@60/50fps
                1280×720p@60/50fps
                1280×1024p@60fps
                1280×960p@60fps
                1024×768p@60fps
音頻壓縮模式：   Stereo / 16-bit / 32000 ~ 48000Hz
